東莞松山湖高新技術產業開發區路燈節能改造項目

如需了解更多節能方案和節能改造服務，請咨詢低碳網專業專家團隊。

一、案例名稱

東莞松山湖高新技術產業開發區路燈節能改造項目

二、案例業主

松山湖高新技術產業開發區內的路燈由松山湖高新技術產業開發區社會事務管理局管轄，園區內共有47個電箱，控制各種類型、功率的路燈4053盞，均屬于高耗能、非智能燈具，總共年均耗電量為7508381.26千瓦時。

三、案例內容

1.技術原理

項目采用基于電子線載波通訊技術的物聯網智能路燈，與公共無線網絡緊密結合，形成物聯網智能路燈控制系統。物聯網智能路燈控制系統節能主要由設備節能與管理節能兩部分組成：

（1）設備節能。

物聯網智能路燈控制系統可兼容LED、超級鈉燈、白光鈉燈等高效率光源。物聯網智能LED路燈采用集成封裝模組（COB封裝），色溫3100K以下；超高光效，整燈光效128LM/W以上。采用90W/120W/150W的物聯網智能LED路燈即可替代原250W/400W普通高壓鈉路燈。

物聯網智能路燈為全生命周期高可靠性、高效率、低損耗、模塊化和經濟化的最優技術與產品組合。根據實際項目運行效果可見，設備部分可實現40%以上節能效果。

（2）管理節能。

有機結合物聯網智能照明系統與高效照明路燈產品，滿足用戶精細化全過程運行管理，提升道路照明質量和節能水平。實行智能控制、按需調光、實時監測、精細管理，比原路燈節電可達20%以上。

在路燈智能通訊模組中安裝的智能芯片，為每一盞燈進行命名識別，再使用LonWorks電力線載波通信技術將它們連成可控的路燈網絡，然后利用智能服務器，收集智能芯片中的路燈數據并加之處理，借助公共無線網絡(3G/4G)與路燈管理中心通信，最后通過路燈管理軟件，實時遠程對每一盞燈的智能控制、實時監控、故障預警、能耗分析等“按需照明”智慧管理。

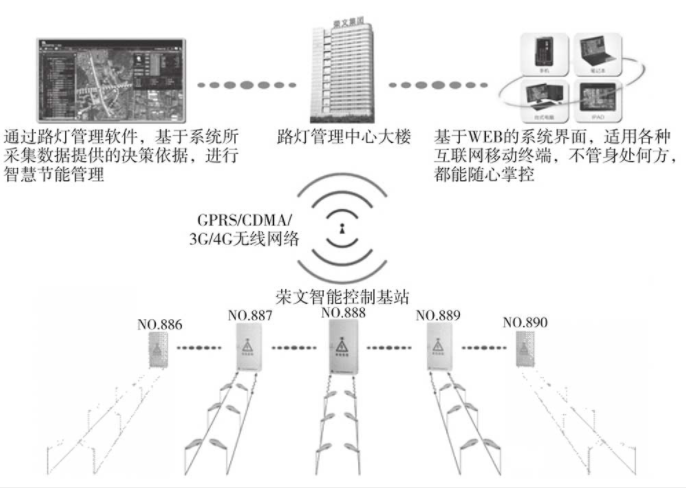

技術原理

2.節能改造具體內容

應用“物聯網智慧LED路燈”解決方案實施路燈節能改造，采用合同能源管理模式，把松山湖開發區原有400W、250W、150W舊高壓鈉燈具整套更換為智慧型LED路燈RW-118、RW-010。同時加裝以物聯網技術為核心的智能控制系統，建成智慧路燈管理的物聯網應用服務平臺，能對智能控制基站、智能通信模組進行管理，系統還可以提供開放平臺接口，擴展連接其他廠商的智慧城市管理系統、設備、設施，可以使用Android等操作系統的手機和平板電腦對所有路燈進行智慧管理；通過增設光感探頭，雨、霧感應探頭，視頻監控探頭等智慧城市輔助設備，提供多樣化的照明策略管理。

3.項目實施情況

項目合同期限為10年，自2013年11月1日始至2023年10月31日止。項目2013年9月20日開工，2013年10月31日完工。項目改造后，年節電率達80%以上，同時平均路面照度達38 lux，亮燈率達98%以上，驗收各項指標均滿足國家道路照明標準。

四、項目年節能量及節能效益

1.年節能量

（1）改造前后系統（設備）用能情況及主要參數。

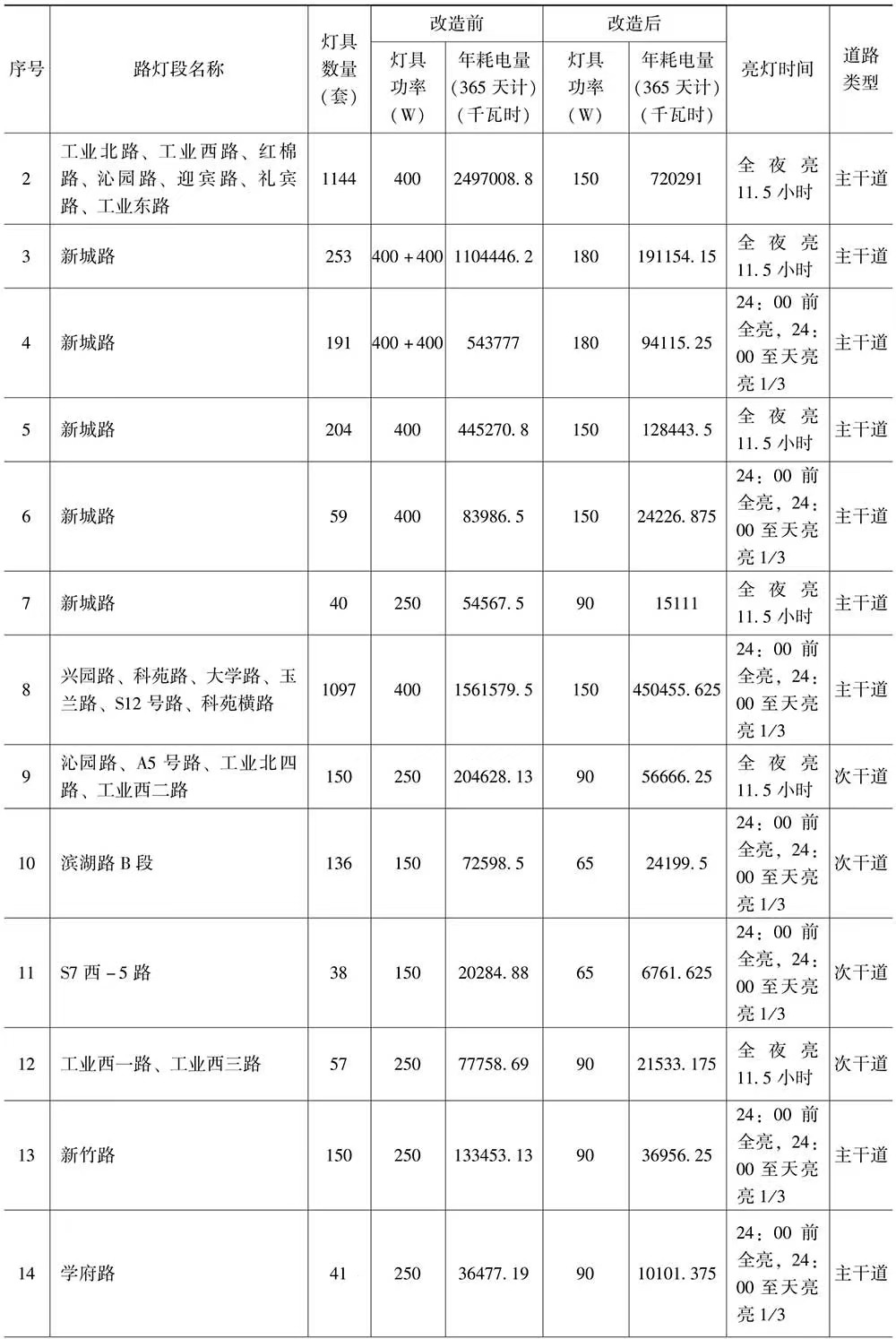

松山湖園區LED路燈改造功率替換表

（2）節能量計算方法。

雙方對改造區域內道路照明現狀進行現場勘查（道路名稱、路燈數量、桿型、高度、布燈方式、電箱數量、亮燈方式、電費及線路運行現狀)。

2012年，改造區域路燈全年實際耗能7508381.26千瓦時，平均亮燈率不到90%。即：采用實際用電量作為路燈節能升級改造的能耗基準，確定年耗電量7508381.26千瓦時，平均月耗電量901005.72千瓦時。

項目節能升級改造完成后由用能單位、節能服務公司及第三方權威檢測機構對改造后的道路路面照度及耗能狀況進行現場測量，作為項目驗收及款項支付憑據。項目運行期間業主可隨時對項目實際亮燈率、照明效果及節能量進行核查。

在實際項目運行中，為真正實現按需照明，亮燈時間根據用能單位要求隨時調整，因此，項目實際節能量所采用計算公式如下：

項目節能收益={（月能耗基準電量×當月實際電價）-[供電部門應繳電費金額（含變損）-非路燈用電量（不含變損）×當月實際電價]}；

能耗基準=改造前的燈具總功率數×能耗轉換系數1.3×每天開燈時間×年開燈天數；

實際項目節能量=能耗基準-項目完工后甲方路燈每年所用電量。

（3）項目年節能量。

項目分享期限為10年，效益分享期內項目節能量預計為52558668.82千瓦時，平均每年525.58萬千瓦時。從2013年11月1日項目開始運行日起，11月份和12月份（已有電費單據的月份）的節電量分別為58.9萬千瓦時和65.3萬千瓦時電。以此兩次數據換算成平均值，再乘以12，（58.9+65.3）/2×12=745.2萬千瓦時，折成標煤2607噸標準煤。

2.年節能效益

項目年節能效益為672.76萬元（按0.9028元/kW-h電價計算）。

五、商業模式

項目采用合同能源管理節能效益分享型模式。效益分享期10年，自2013年11月1日開始至2023年10月31日止。在效益分享期內，節能服務公司分享90%節能效益，用戶分享10%節能效益。

六、融資渠道

項目總投資額2173萬元，自有資金800多萬元，來自農商銀行項目貸款1300萬元，5年期，利率7.8%。已實施項目未來收益+該項目未來收益大打包質押，高層領導個人無限連帶。
