內蒙古億利能源股份有限公司達拉特分公司循環水節能改造項目

如需了解更多節能方案和節能改造服務，請咨詢低碳網專業專家團隊。

一、案例名稱

內蒙古億利能源股份有限公司達拉特分公司循環水節能改造項目

二、案例業主

內蒙古億利能源股份有限公司達拉特分公司是一家電石生產的企業，是億利公司40萬噸PVC項目的配套項目，為集團PVC項目提供原料。電石是一種重要的化工原料，用電石生產的乙炔可以合成乙烯樹脂、合成纖維、氯丁橡膠、三氯乙烯、乙醛、醋酸等-系列化工產品。用于冷卻設備的循環水量為5000噸，改造前循環水系統年綜合能源消費量5395噸標準煤。

三、案例內容

1.技術原理及適用領域

(1)技術原理

針對目前水泵、風機等流體介質輸送系統普遍存在運行效率低下的狀況，使用瑞澤“5S”流體輸送系統高效節能技術，通過全面、系統地檢測運行工況參數和設備參數，分析系統各部分的能耗狀況，并利用瑞澤流體輸送系統專用分析軟件，對當前數據和信息進行分析、模擬計算，按照“合理流量、最低阻抗、最高效率”循環水系統經濟運行的原則,建立系統能量平衡測試與計算標準從水泵組、管網、換熱設備、制冷設備、冷卻塔等方面入手，進行系統能量利用效率分析，評價系統當前能量利用效率指標，找出系統存在高能耗的原因。結合生產工藝要求，對系統進行科學診斷和設計，提出系統過程能量?jī)?yōu)化解決方案優化循環水系統運行模式，為客戶量身定做瑞澤高效節能泵替換原來低效率運行的泵，提高系統流體輸送效率，達到最佳節能效果。

(2)適用領域

工業冷卻循環水系統包括鋼鐵、石油化工、煤化工、化肥、電力、冶金、制藥等市政供水系統包括自來水、污水處理等，供熱采暖系統包括熱電廠、供熱站等，中央空調系統包括賓館及制藥、電子、汽車、新材料的生產車間潔凈空調系統等

2.節能改造具體內容

(1)一分廠熱水循環水系統。

用量身訂做的3臺高效節能泵替換現場的P107A、P107B、P107C水泵，原配套電機繼續使用不更換。改造后運行已改造的高效節能泵。

(2)一分廠冷水循環水系統。

用量身訂做的6臺高效節能泵替換現場的P101A、P101B、P101C、P102AP102B、P102C水泵，原配套電機繼續使用不更換。改造后運行已改造的高效節能泵。

(3)二分廠熱水循環水系統。

用量身定做的3臺高效節能泵替換現場的P108A、P108B、P108C水泵，原配套電機繼續使用不更換。改造后運行已改造的高效節能泵。

(4)二分廠冷水循環水系統。

用量身定做的6臺高效節能泵替換現場的P103A、P103B、P103C、P104A、P104B、P104C水泵，原配套電機繼續使用不更換。改造后運行已改造的高效節能泵。

(5)在技改后的每臺水泵交流接觸器上加裝電度表，記錄單臺主機運行電耗。

(6)應用水處理等方式對一、二車間的冷熱水系統的管路及冷卻塔噴頭進行了除垢處理。

(7)對管網及部分閥門進行了改造。

團P冷卻塔集水范-至用---以-供水母管 水設備 回水母管獨力市

熱水泵吸入池

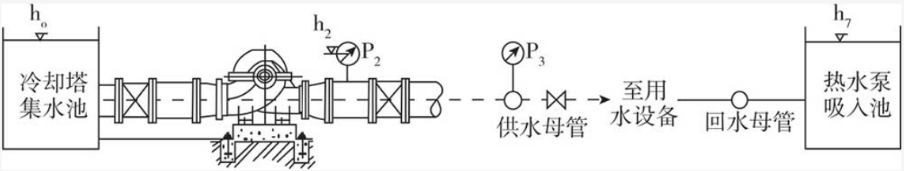

圖1 內蒙古億利能源股份有限公司達拉特分公司冷水循環水系統圖

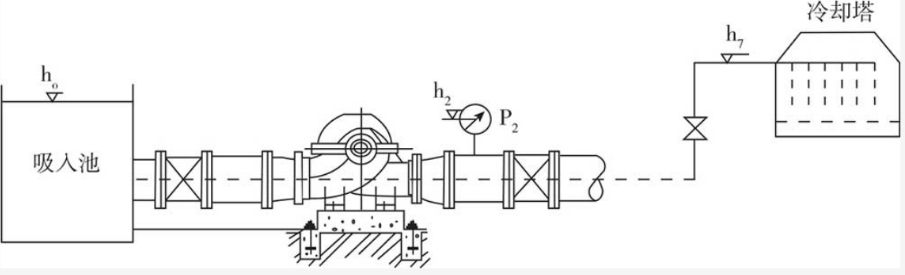

圖2 內蒙古億利能源股份有限公司達拉特分公司熱水循環水系統圖

3.項目實施情況項目開發情況

節能技改意向洽談→工況調查數據采集>>技術方案設計→商務洽談一合同簽訂一設備制造→安裝調試一項目驗收一運行維護培訓。

開工時間:2013年4月15日。竣工時間:2013年8月20日。改造后節能效果好設備運行平穩，振動噪音小，安全可靠。

四、項目年節能量及節能效益

1.年節能量

(1)改造前后系統(設備)用能情況及主要參數。

①改造前設備基本情況。

億利能源股份有限公司達拉特分公司循環水系統共有18臺水泵，冷水系統配置12臺水泵、熱水系統配置6臺泵。水泵設計參數如表1。

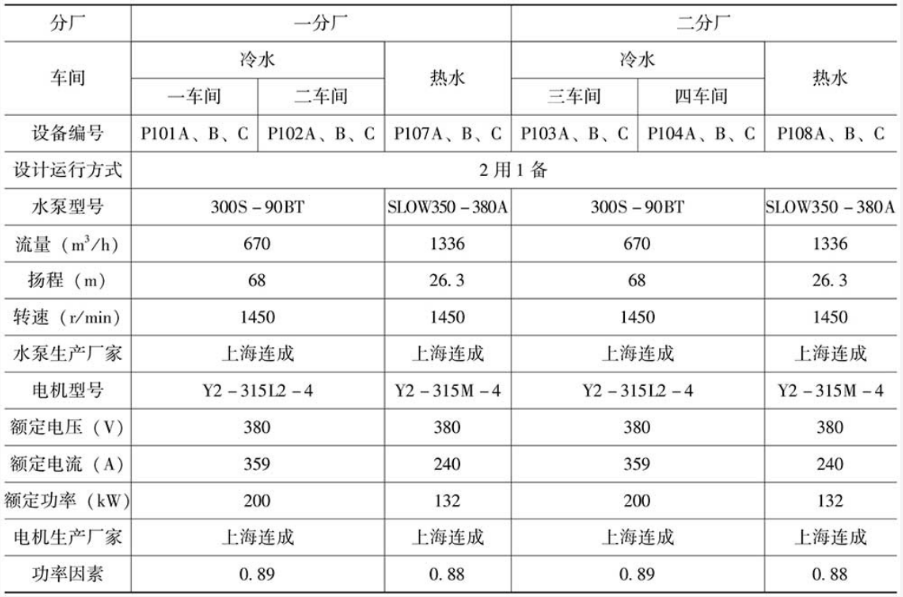

表1 水泵設計參數

2)改造后節能效果分析。

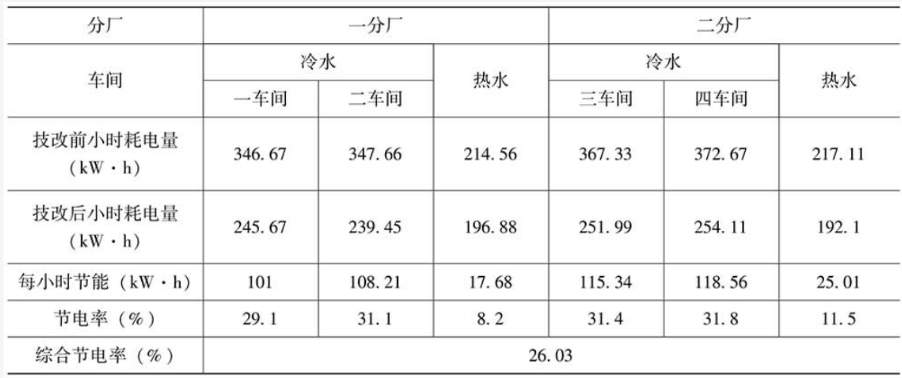

表2 改造后節能效果分析

(2)節能量計算方法，

①冷水系統平均節能率30.9%，平均每小時節電443.11 kW，年節電=443.11kWx8760h=3881643.6kWh。

②熱水系統平均節能率9.9%，平均每kW，年節電小時節電42.69=42.69kWx8760h=373964.4kW'h。

③年綜合節電量。

3881643.6kW:h+373964.4kW:h=4255608kW·h=425.6x10*kW·h。

技改后年節能量(噸標煤):425.6萬kW:h/年x3.3=1404.4噸標準煤/年。

(3)項目年節能量

項目年綜合節能量1404.4噸標準煤/年。

2.年節能效益

內蒙古億利能源股份有限公司達拉特分公司的電價為0.32元/千瓦時。

年節電效益為425.6萬kW·h/年x0.32元kW·h=136.2萬元。

五、商業模式

該項目采用合同能源管理模式中的節能效益分享型模式，節能服務合同的合同期為3年。效益分享比例為用戶40%，節能服務公司60%。3年后的節能收益和節能設備全部歸內蒙古億利能源股份有限公司達拉特分公司所有。

六、融資渠道

項目投資額110萬元，為節能服務公司自有資金。

七、優惠政策

該項目符合國家合同能源管理項目免稅政策，目前收入已獲得長沙市高新區局免稅審批。
