內蒙古鄂爾多斯冶金有限責任公司大型集群電爐低溫?zé)煔庥酂豳Y源綜合利用項目

如需了解更多節能方案和節能改造服務，請咨詢低碳網專業專家團隊。

一、案例名稱

內蒙古鄂爾多斯冶金有限責任公司大型集群電爐低溫?zé)煔庥酂豳Y源綜合利用項目

二、案例業主

鄂爾多斯冶金集團建于2003年，隸屬于鄂爾多斯控股集團。建設有42臺礦熱電爐，總?cè)萘?08萬kVA，形成鐵合金系列產品的生產能力130余萬噸，產品有普通硅鐵、特種硅鐵、硅錳合金、電石、工業硅、硅微粉、碳化硅等，其中普通硅鐵39萬噸、硅錳15萬噸、碳化硅1萬噸、硅微粉15萬噸、電石60萬噸。

三、案例內容

1．技術原理及適用領域

設置臥式雙壓余熱鍋爐，從電爐出來的350℃左右的煙氣從側面進入余熱鍋爐，此煙氣具有粉塵顆粒細、粉塵硬度低等特點，對鍋爐受熱面的磨損不嚴重；但容易積灰，所以在余熱鍋爐內設置振打除灰裝置。煙氣在鍋爐內經過能量交換溫度降至140℃左右，直接進入引風機，然后通過布袋除塵器收塵后排放。

汽水系統流程為：給水經高壓給水泵進入雙壓鍋爐高壓省煤器后被加熱成飽和水，進入鍋爐高壓汽包，另一路低壓給水經低壓給水泵進入低壓省煤器后進入鍋爐低壓汽包。進入鍋爐的水經過鍋爐內部循環被加熱成高、低壓過熱蒸汽，高壓過熱蒸汽進入低參數汽輪機做功發電，低壓蒸汽進入汽輪機補汽口補汽。

為滿足鍋爐補給水的水質要求設有化學水處理間，除氧方式采用真空除氧；為滿足汽輪機冷凝器冷卻的要求設有空氣冷卻系統；為保證電站事故不影響鐵合金冶煉，余熱鍋爐均設有旁通煙氣管道，一旦電站系統發生故障時，可以將余熱發電設施從生產系統中解列，保證鐵合金冶煉的正常運行。系統流程見下頁圖。

以上電站工藝系統，運行方式靈活、可靠，很好地與鐵合金冶煉爐生產配合，最大限度地利用了余熱。

該技術可適用于冶金、建材、石化等行業。

2．案例實施情況

該項目業主單位是世界上單爐容量較大，爐臺數最多，總?cè)萘孔畲螅a(chǎn)能最高的鐵合金企業。規劃進行余熱發電的電爐有42臺，其中硅鐵電爐26臺，電石爐12臺，硅錳電爐4臺。所有電爐為矮煙罩半封閉型，全部配置了干法布袋除塵裝置，預留了能效電廠技術改造用地；但煙氣余熱尚未回收利用。

系統流程圖

余熱發電工程的裝機容量根據客戶各分公司的不同情況，進行合理的配置。總裝機容量99000kW，實際供電量87638kW·h，年供電量63099萬kW·h。

該項目于2009年5月開始施工，2010年4月1期2×9MW發電機組正式并網發電。2期3 ×9MW項目2010年3月開始施工，目前設備運行良好。

四、項目年節能量及節能效益

利用煙氣產生飽和蒸汽為動力，推動發電機組進行發電，在運行過程中還需要消耗電力、冷卻水等介質，電站的能源消耗如表1。

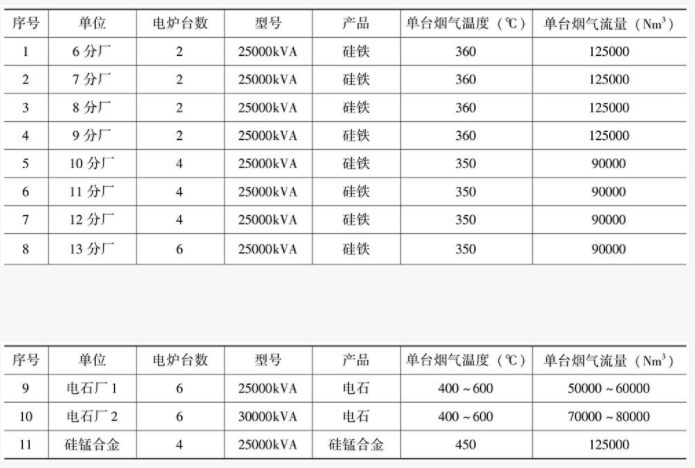

表1　原系統可利用的煙氣產量

表2　新裝系統年節能量

新建電站后，每年可節約23.5萬噸標準煤，按照當?shù)毓I(yè)電價計算，每年可為業主增加經濟效益約2億元。

五、商業模式

針對該項目成立了合資公司，以合同能源管理機制中的節能效益分享模式運作，即節能服務公司就該項目與該業主簽訂節能服務合同，節能服務公司為業主提供能源審計，節能改造所需的所有投資，設備設計、選擇及采購、施工、安裝和調試，為業主單位的操作和維修人員提供相關培訓，項目建成后的維護和保養等專業服務。

節能服務公司負責解決該項目所需的所有資金，并與業主單位對該項目所產生的節能效益進行分享。合同期為20年，按照合同約定，在項目收回投資之前節能服務公司與業主的分享比例為8∶2，收回投資之后節能服務公司與業主的分享比例為6∶4。在合同期內，項目的所有權屬于合資公司；合同期滿且業主付清所有合同款項后，節能服務公司向業主轉移項目所有權，之后的節能收益為業主所有。

六、融資渠道

該項目工程總投資為7億元，其中節能服務公司自有資金30%（2.1億元），其余70%申請商業銀行貸款和發行信托，通過發行信托籌集到3億元的資金，剩余部分由銀行貸款解決。
