內蒙古第一機械集團有限公司大循環冷卻水系統熱泵余熱利用節能改造項目

如需了解更多節能方案和節能改造服務，請咨詢低碳網專業專家團隊。

一、案例名稱

內蒙古第一機械集團有限公司大循環冷卻水系統熱泵余熱利用節能改造項目

二、案例業主

內蒙古第一機械集團有限公司是國家-五”期間156個重點建設項目之一，隸屬6于中國兵器工業集團公司，軍品輪、履兩大系列、鐵路車輛、工程機械是公司的核心業務和支柱產品。公司擁有冶煉、鑄造、鍛造，機加、沖壓、熱處理到整機裝配一體化的能力，各類機動設備1萬多臺(套)。公司使用的能源消費有熱力、天然氣、電力、原煤汽油、柴油、煤油、水等，其中:熱力占43.31%，天然氣占25.70%，電力占18.69%。

三、案例內容

1.技術原理及適用領域

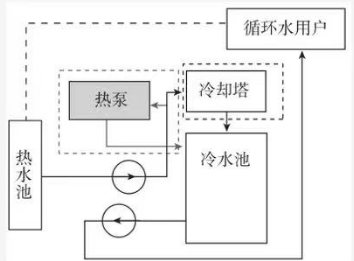

該項目采用水源熱泵機組對內蒙古一機集團大循環水系統進行余熱回收，解決大循環冷卻水溫降問題，同時將循環水余熱進行回收，用于鄰近建筑進行冬季采暖、生活熱水用能。使用的是第一類溴化鋰吸收式熱泵，以水為制冷劑，以溴化鋰溶液為吸收劑。水在常壓下100°C沸騰、蒸發，在5mmHg真空狀態下4°C時蒸發;溴化鋰溶液是一種極易吸收水(蒸汽)、化學性質穩定的物質在溫度越低、濃度越高時吸收能力越強。水在蒸發器中吸收熱源水的熱量蒸發變成蒸汽，被溴化鋰濃溶液在吸收器中吸收變成稀

溶液，同時放出吸收熱，實現水的一次升溫稀溶液被送到再生器，被高溫?zé)嵩醇訜釢饪s成濃溶液，進入吸收器。再生器產生的水蒸汽進入冷凝器與溫水換熱，冷凝成水進入發器;溫水在冷凝器中被加熱實現二次升溫，如此反復循環。吸收式熱泵的控制方式為以回水溫度為控制信號，控制機組的工作負荷。自動調整范圍為10%~100%，制取60~75°C的熱水。

適用于循環冷卻水系統的余熱回收。

2.節能改造具體內容

項目內容包括使用同方川崎公司生產的RB0.7-4.2-29/26-60/75蒸汽型吸收式熱泵機組，數量一臺，制取60~75°C的熱水滿足建筑物采暖基礎能耗及低溫加熱用能，把熱泵機房建在現有泵房旁邊，機房所需占地面積為15mx10m;增加一套外網循環水泵原有冷卻循環水泵及補水泵能滿足系統要求，可做利用;循環水系統系統，僅是在熱

水泵出水管道處進行改造;308廠房增設散熱器采暖設施，滿足廠房10°C設計溫度，在柱間增設熱水風機，作為輔助加熱，滿足14°C的焊接工藝采暖溫度，熱水風機采取局部空氣加熱方式進行空氣混流，配套風機時間控制及溫度控制;熱泵機房至大成裝備公司308廠房采暖外線、熱泵機房至動能公司辦公樓采暖外線、熱泵機房至原機加廠房采暖外線和熱泵機房至2號采暖站南線管網采暖外線等。

3.項目實施情況

項目從2012年5月開始論證，通過對用企業大循環冷卻水系統的運行數據分析，確定使用溴化鋰吸收式熱泵，以蒸汽為驅動源吸收循環水中熱量，制取熱水，提供給采暖和洗浴使用，可以取得明顯的節能效果。在2012年8月簽訂采用合同能源管理方式實施改造合同，2012年9月3日設備到場并安裝2012年12月30日整體完工;2013年1月8日調試完工投入運行，2013年4月15日整個項目通過驗收，目前運行使用正常，節能效果顯著。

四、項目年節能量及節能效益

1.年節能量

(1)改造前后系統(設備)用能情況及主要參數。

①改造前。

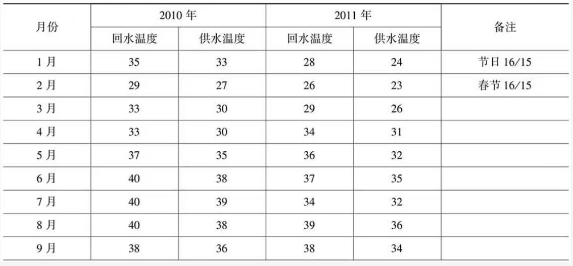

表1 大循環2010年和2011年平均供回水溫度統

計表單位:℃

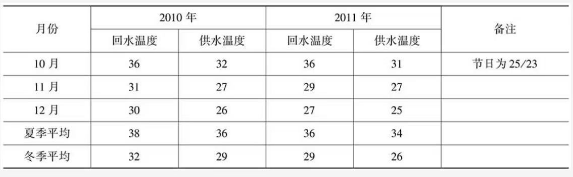

續表

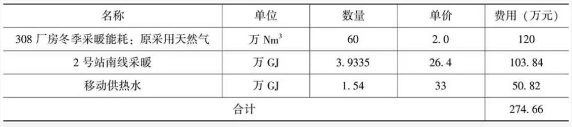

表2 改造前項目相關能源費用

②改造后。

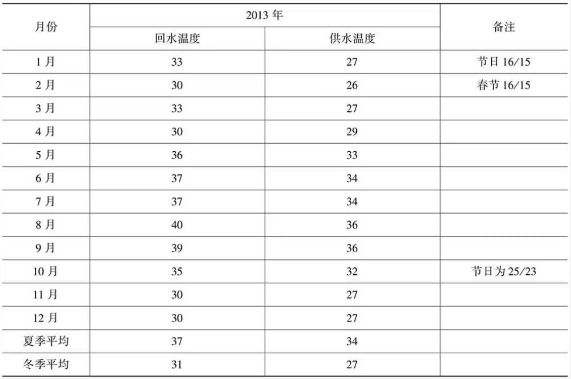

表3 大循環2013年平均供回水溫度統計表單位:℃

(2)節能量計算方法

節能量=系統余熱回收量+回收的冷凝水量-系統消耗蒸汽量-系統消耗電量。

個按熱泵機組滿負荷運行，連續測量三小時。統計測試期間熱泵機組的蒸汽消耗量、冷凝水回收量。

②測試期節能量=熱泵機組的制熱量折標-蒸汽消耗量折標+冷凝水回收量折標-系統消耗電量折標。

③年節能量-測試期節能量/3hx24x180天。

④能源計量器具。

項目在熱泵機組安裝出口電磁流量計進出口溫度傳感器和變送器、壓力變送器可以計算系統余熱回收量。

項目對驅動用蒸汽安裝了渦街流量計可以測量蒸汽用量。

系統消耗電量使用新增電機功率減去冷卻塔的功率乘以運行時間進行估算。

(3)項目年節能量

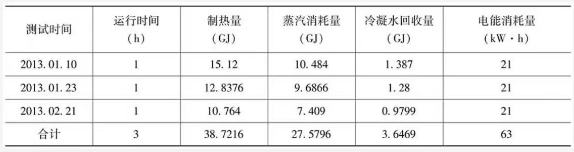

表4 項目年節能量

年節能量=(38.7216-27.5796+3.6469)3x24x180x0.03412-63/3x24x180/10000x3.3

=726.62-29.94=696.68tce。

2.年節能效益

測試期節能效益=熱泵機組的制熱量x45.94元/GJ-蒸汽消耗量x39.15元/GJ+冷凝水回收量x39.15元/GJ-電能消耗量x0.6021元/kW·h

=38.7216x45.94-27.5796x39.15+3.6469x39.15-63x0.6021=1777.71-1079.74+142.78-37.93=802.82元。

年節能效益=測試期節能效益3hx24hx180天/10000=115.61萬元。

五、商業模式

采用節能效益分享型合同能源管理模式，合同期3年，節能服務公司分享比例為90%、80%、80%;支付方式為在相應的節能量確認后，公司根據確認的節能量向用戶發出書面的付款請求，敘明付款的金額、方式以及對應的節能量，用戶在收到上述付款請求之后的10日內，將相應的款項支付給公司，每三個月付一次，直至合同期結束;支付總額為362.375萬元;項目(設備)所有權在合同期結束后按1元資產轉交用戶。

六、融資渠道

項目投資額282.4萬元，來源于節能服務公司自有資金。
